Устройство и принцип работы котлов DAEWOO

Котел DAEWOO представляет собой функциональную мини-котельную, мощностью от 11 до 47 кВт

Весь модельный ряд котлов имеет следующие основные составляющие:

  • раздельный двухконтурный теплообменник: из меди на отопление, пластинчатый из нержавеющей стали на ГВС
  • циркуляционный насос с сухим ротором и магнитной муфтой
  • улавливающий магнитный фильтр
  • встроенный блок управления (системная плата) Японская, Тошиба
  • закрытая камера сгорания
  • газовый кран Тайм ( Япония)
  • автовоздушный и сбросной клапаны
  • датчики температуры, давления и контроля пламени (инфракрасный)
  • трехходовой клапан
  • выносной пульт управления с термостатом
  • турбовентилятор
  • манометр
  • переключатель потока
  • расширительный бак

Основные преимущества котлов DAEWOO:

Экономичность ― применена модуляционная вентиляторная горелка с функцией автоматического плавного регулирования сгорания газа пропорционально его давлению, это устройство защищено 9 патентами. Благодаря этому, котел может работать при низком давлении газа 3 мбар, и во всем диапазоне изменения мощности котла (от 23 до 100%) обеспечивается ― постоянство соотношения компонентов топливно-воздушной смеси. Данный вид регулировки уменьшает расход газа в котлах DAEWOO на 15-18%, увеличивает срок эксплуатации теплообменника и узлов автоматики. С разной подачей газа автоматически меняется и мощность котла, что обеспечивает феноменальную экономичность, при КПД 92-94%.

Экологичность ― В результате практически полного сгорания газа обеспечивается высокий КПД котла 92-94% и очень низкое содержание токсичных выбросов, что исключает образование сажи на стенках теплообменника и нагара на форсунках. Котел полностью герметичен и выводит все отработанные газы наружу. Система распознания остаточного газа исключает бесполезные затраты топлива. Даже после годичного и более цикла использования отсутствуют следы сажи на форсунках.

Циркуляционный насос с магнитной муфтой в котором производится плавный пуск насоса без скачков давления при низком уровне шума. Сухой ротор. Функционирует с помощью магнитной индукции. Крыльчатка насоса приводится в движение с помощью электромагнитной силы. Впервые в мире для передачи вращающего момента от электродвигателя к рабочему колесу использована магнитная муфта. Это техническое решение, позволило отказаться от общего вала и обладает следующими преимуществами: отсутствуют сальники; исключен контакт электродвигателя и теплоносителя (как у насосов с «мокрым» ротором); исключено заклинивание; шум работы сведен к минимуму; производительность насоса на 20% выше, чем у насосов с мокрым ротором; характеризуются высокой надежностью.

Вентилятор. В приводе вентилятора применён электродвигатель постоянного тока, что позволило улучшить управление скоростями его вращения. Расположен под горелкой.

Инфракрасный датчик пламени ― контролирует все, что происходит в камере сгорания. Инфракрасный датчик не только определяет наличие горения газа в горелке, но и по цвету пламени определяет качество его сгорания.

Современный цифровой дистанционный пульт управления котлом с ЖК- индикатором (с подсветкой). Два типа пультов – кнопочный и с ручными регуляторами, что удобно например для людей пожилого возраста.

Датчик температуры воздуха встроен в выносной пульт управления котлом. Имеется дополнительный режим работы котла – «Отопление по температуре воздуха в помещении». Встроенный электронный суточный таймер позволяет запрограммировать работу котла.

Адаптированность к суровым условиям эксплуатации. Котёл устойчиво работает на пониженном давлении газа (до 3 миллибар) и воды. У котлов DAEWOO устойчивая работа и отличные характеристики котла по расходу сжиженного газа. Сменив тип форсунок, можно просто перенастроить котёл на работу со сжиженным газом. При смене типа газа какая либо дополнительная регулировка давления не требуется, т.к. она осуществляется автоматически газовым клапаном. Дежурный режим работы котла позволяет поддерживать минимально необходимую температуру при отсутствии людей в помещении, а также позволяет экономить расход газа и защитить систему отопления от замерзания в зимний период. В котлах DAEWOO применена многоуровневая система контроля и безопасности котла.

Самодиагностика работы котла – коды ошибок отображаются на пульте управления. В памяти котла хранится информация о последних 10-ти ошибках.

Встроенный импульсный блок питания обеспечивает стабильность питающих напряжений и функционирование котла при колебаниях входного напряжения в пределах от 155 до 285 вольт. Надежная работа котла в сильные морозы за счёт размещения вентилятора под горелкой (не возникает проблем с конденсатом и замерзанием прессостата воздуха (датчика тяги). Достаточно простая процедура монтажа и настройки котла. Эргономичное размещение узлов и крепление деталей – удобно и просто проводить техобслуживание или ремонт котла. Доступные розничные цены на котлы и запчасти. Выгодные условия для дилеров и сервисных центров.

Принцип работы котла:

Камера сгорания закрытого типа (герметичная). Воздух для горения газа забирается с улицы и по специальному воздуховоду подается в котел.

Перед подачей газа в горелку включается встроенный вентилятор для проветривания камеры сгорания на высоких оборотах. Затем число оборотов снижается, открывается газовый клапан, и газ поступает в горелку, где смешивается с воздухом. Далее происходит подача высокого напряжения на электроды розжига, образующийся при этом искровой разряд воспламеняет газовоздушную смесь.

Инфракрасный датчик фиксирует воспламенение газа, направляет информацию на системную плату и дальнейшая работа котла идет под её контролем.

Регулировка мощности в котле меняется и поддерживается автоматически, обеспечивая плавную модуляцию.

Тепло от сгорания газа поглощается основным (медным) теплообменником, который в свою очередь нагревает теплоноситель. Циркуляционный насос обеспечивает циркуляцию теплоносителя внутри котла. Продукты сгорания под напором воздуха, нагнетаемым вентилятором, выводятся на улицу через дымоход.

Раздельный теплообменник !

Основная проблема котлов с битермическим теплообменником ― образование накипи внутри теплообменника. Процесс роста накипи становится заметным при температуре воды выше 70 °С, ее растущий слой ухудшает передачу тепла от металла к воде, заданная температура горячей воды достигается при более высокой мощности горелки, и это влечет за собой дальнейшее увеличение температуры в теплообменнике, а в итоге ― перегрев котла и его аварийное выключение.

Возможность такого контроля имеется в котлах с так называемым вторичным теплообменником пластинчатого типа, предназначенным для приготовления только санитарной горячей воды (стоят такие котлы обычно на 20-25 % больше, чем котлы с битермическим теплообменником).

В котлах с вторичным теплообменником ГВС в каждый момент времени может работать лишь один контур ― отопительный или ГВС. Раздельный теплообменник долговечнее и беспроблемнее битермического, что подтверждается его использованием в таких, всем известных брендах, как Висман, Вайланд и дорогих моделях Бакси.

Контур отопления и ГВС в котлах с раздельными теплообменниками не соединяются. В таких котлах приоритет нагрева воды осуществляется по ГВС. В котле холодная и отопительная воды текут через раздельные слои теплообменника в противоположном направлении. Если вы установите переключатель на «Отопление+ГВС» ― начнется цикл отопления, а когда вы откроете кран, для того чтобы использовать горячу воду, то цикл отопления прекратится и начнется цикл ГВС.

Температура ГВС может быть от 35 до 60 градусов Цельсия. Температуру теплоносителя (воды в радиаторах) можно установить в диапазоне от 50 до 80 градусов, а температуру воздуха можно задать в пределах от 5 до 40 градусов.

У котлов DAEWOO повышенная производительность по ГВС ― от 10 до 27 л в минуту 25 градусной и от 6 до 17 л в минуту 40 градусной воды, в зависимости от мощности котла.

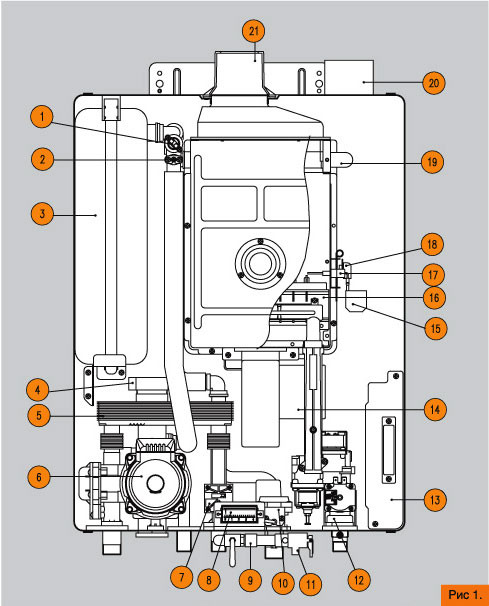

Конструкция и основные приборы управления котлов DGB-100, 130, 160, 200

Конструкция котла Daewoo

1. Термостат перегрева 2. Датчик температуры 3. Расширительный бак 4. Автоматический клапан воздуха 5. Теплообменник горячей воды 6. Насос циркуляции 7. Переключатель потока 8. Манометр 9. Кран ручного наполнения 10. Переключатель давления 11. Предохранктельный клапан. 12. Клапан модуляции газа 13. Главная печатная плата 14. Вентилятор 15. Трансформатор зажигания 16. Основная горелка 17. Электрод розжига 18. Инфракрасный датчик 19. Ocнoвной теплоообменник 20. Вход воздуха 21. Выход продуктов сгорания

Конструкция и основные приборы управления котлов DGB-250, 300

Конструкция котлов Daewoo 250, 300

1. Термостат перегрева 2. Датчик температуры 3. Инфракрасный датчик 4. Автоматический клапан воздуха 5. Теплообменник горячей воды 6. Манометр 7. Насос циркуляции 8. Клапан сброса давления  9. Фильтр  10. Клапан дренажа горячей воды 11. Переключатель протока 12. Редуктор давления 13. Клапан модуляции газа 14. Вентилятор 15. Основная печатная плата 16. Трансформатор розжига 17. Основная горелка 18. Электрод розжига 19. Ocнoвной теплообменник 20. Подвод воздуха 21. Выход продуктов сгорания 22. Кран ручного наполнения
