Как управлять бассейном?
Отопительный сезон подходит к концу и пришло время охлаждаться. Ледяной лимонад не сравниться с прохладой, которую дает бассейн. И если раньше домашний бассейн был роскошью, о которой отечественные потребители только грезили, то сегодня это стало вполне доступной реальностью.
Система удаленного управления бассейном существует уже давно, но становится популярна только сейчас, так как создается всё больше ее вариаций, в том числе приемлемых по цене.
Автоматическое управление нагревом воды в бассейне экономит ваше время, позволяя управлять им, не находясь дома.
К тому же, уменьшение температуры воды, когда бассейн не используется, снижает рост бактерий в воде, следовательно, чистить его нужно реже.
Какой прибор справится с этими задачами?
Так как оборудование ZONT очень хорошо зарекомендовало себя в качестве контроллеров для отопительных систем, мы подумали: «А почему бы их не применить в качестве оборудования для управления комфортом в бассейнах?»
И вот пришло время для реализации данной задумки.
Для начала разберем устройство бассейна на примере схемы.
Теперь определимся с тем, чего мы хотим добиться после установки автоматики в бассейне.
Нам необходимо:
- Обеспечить фильтрацию бассейна согласно заданного расписания (включение/выключение насоса №3 для циркуляции воды через фильтр №5)
- Обеспечить заданную температуру воды в бассейне (включение/выключение циркуляционного насоса №8 и котла №7, по датчику температуры № 4, для нагрева её в теплообменнике № 6)
- Включение/выключение подсветки бассейна № 11 (при необходимости по заданному расписанию)
- Возможность удаленного управления вышеуказанными параметрами посредством смартфона или компьютера посредством сети Интернет.
Итак, приступим к сборке.
Для этого нам понадобится электротехнический щит, в который мы смонтируем все необходимое нам электрооборудование (УЗО, промежуточные реле, автоматические выключатели и непосредственно сам термостат ZONT).
В качестве блока управления (исходя из поставленных задач) был выбран термостат ZONT H-1V.02 с возможностью работы по Wi-Fi и GSM.

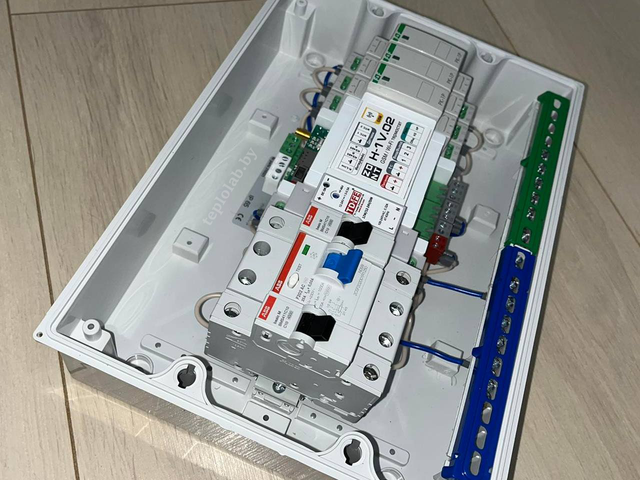

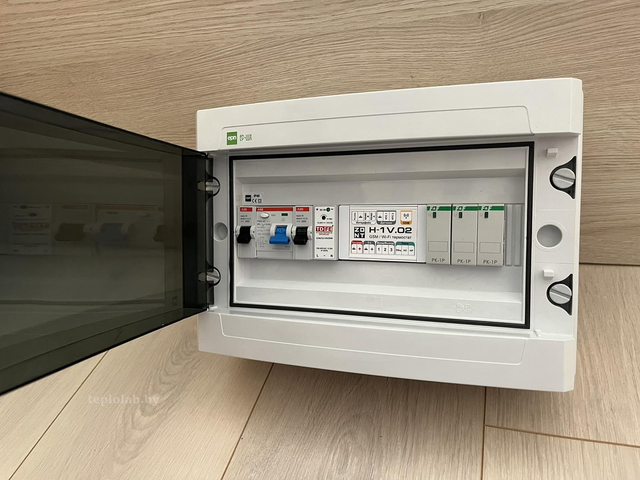

Так шкаф с автоматикой выглядит по окончании сборки.
Какие приборы были использованы:
- УЗО ABB F202
- Автоматические выключатели ABB basic M
- Термостат ZONT H-1V.02 (Wi-Fi/GSM) в комплекте с импульсным блоком питания ZONT 12W/12-24V и датчиком температуры
- Реле промежуточное Евроавтоматика F&F PK-1P
- Щит модульный EP-LUX PLUS 1x12 (IP65)
После того, как сборка прибора закончена, можно приступать к её программированию и монтажу на объекте. Настройка прибора происходит через личный кабинет ZONT со смартфона или через компьютер. Благо в нашем распоряжении кроме полной web-версии Интернет-сервиса есть удобное приложение для мобильных устройств Android и iOS со всеми необходимыми функциями управления и настройки.
Здесь же мы будем удаленно отслеживать состояние подключенных устройств и корректировать необходимые параметры температуры, освещение и т.д.

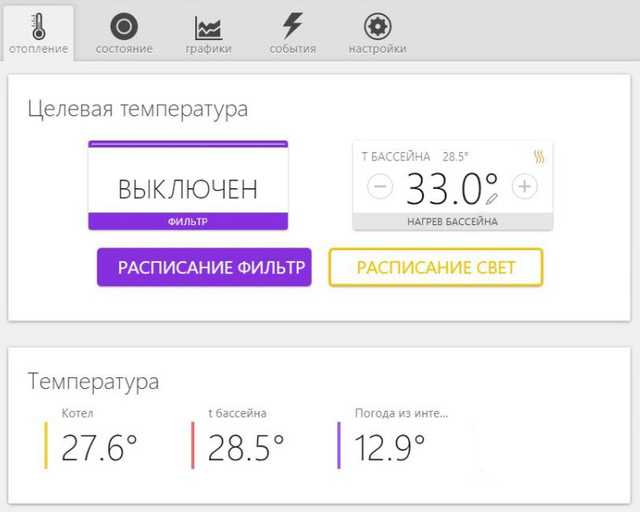

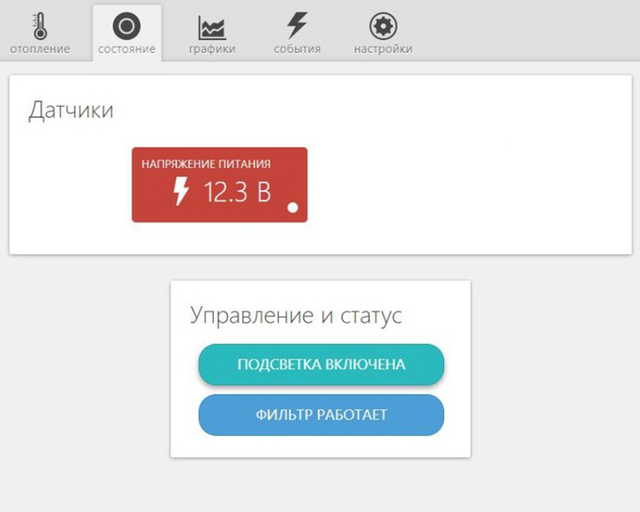

На фото выше мы видим, какая задана температура бассейна, как работает фильтр, включено управление по недельному расписанию, включена подсветка.
Система управления бассейном настраивается индивидуально, исходя из ваших потребностей и пожеланий. При необходимости, существует возможность расширения функций, при установке дополнительных модулей (например дополнительное управление УФ-лампой, есть возможность подключить систему защиты от протечки воды, установить датчик протока воды и т.д.).
