Запорная и регулирующая арматура

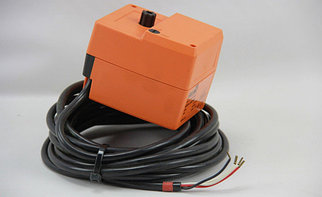

Регулирующий клапан — это один из типов регулирующей арматуры, предназначенный для работы в системах отопления, горячего водоснабжения, холодного водоснабжения, циркуляционных, а также других видах систем. Благодаря применению электрических приводов, регулирующий клапан позволяет управлять термодинамическими процессами в системе: непрерывного (аналогового 4-20мА, 0-10В), а также, для дискретного (3 -х позиционного) регулирования.

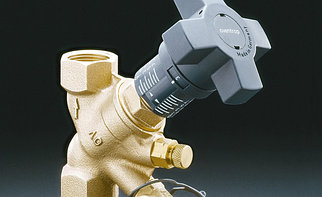

Регулирующие клапана (иногда их называют регулирующими вентилями) наиболее часто применяющийся тип регулирующей арматуры который используется в основном для регулирования расхода и давления. Принцип работы прост: за счет конуса клапана (цилиндрического и седельного) регулируется расход рабочей среды через проходное сечение клапана. Импульс на открытие и закрытие клапана может подаваться различными системами управления (от контроллеров) в зависимости, например от показаний датчиков температуры. Управляющим органом клапана является электрический, пневматический или гидравлический приводы. Однако иногда используется ручное управление, например в сериях клапанов RV111 и RV113 с приводами ANT40.11, которое служит для управления в случае аварийных ситуаций или при отсутствии привода. Запорно-регулирующие клапаны, с помощью этих устройств осуществляется как регулирование по заданной характеристике, так и уплотнение затвора по Европейским нормам герметичности для запорной арматуры, что обеспечивается специальной конструкцией плунжера, имеющего профильную часть для регулирования, а также уплотнительную поверхность для плотного контакта с седлом в положении «закрыто».
Для присоединения регулирующих клапанов к трубопроводам применяются все известные способы (фланцевый, муфтовый, штуцерный, цапковый, приварной), но приварка к трубопроводу используется только для клапанов, изготовленных из сталей. Большинство из регулирующих клапанов весьма схожи по конструкции с запорными клапанами, но есть и свои специфические особенности.

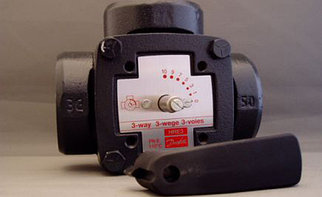

По направлению потока рабочей среды регулирующие клапаны делятся на: проходные — такие клапаны устанавливаются на прямых участках трубопровода, в них направление потока рабочей среды не изменяется; угловые - меняют направление потока на 90°; двухходовые клапаны - имеют входной и выходной патрубок и служат для регулирования потока рабочей среды трехходовые (смесительные) — имеют три патрубка для присоединения к трубопроводу (два входных и один выходной) для смешивания двух потоков сред с различными параметрами в один или разделения потоков среды. Основные различия регулирующих клапанов заключаются в конструкциях регулирующих органов.
