Управление уличным освещением

Автоматика для управления освещением на участке

Контроллеры ZONT положительно зарекомендовали себя в силу своей универсальности, доступности и простоты в управлении.

И вот еще одно этому подтверждение: на одном из объектов, где уже было смонтировано оборудование ZONT, которое управляет отоплением (котел, радиаторы, теплый пол, нагрев бассейна), появилась необходимость управлять еще и подсветкой дома, бани, а также работой откатных ворот.

Первым делом мы набросали схему, которая обеспечит правильную работу освещения на участке, учитывая уже установленную автоматику, а именно ZONT H2000+.

Какой прибор выбрать для дооснащения автоматики?

Управление и дистанционный контроль было возложено на блок расширения ZONT ZE-66, который должен обеспечить:

- включение/выключение подсветки из приложения мобильного телефона;
- включение/выключение подсветки выключателем звонкового типа;
- контроль состояния подсветки;
- возможность открывать и закрывать ворота удаленно, при помощи мобильного телефона.

Собирать щит с «нуля» не пришлось, так как оборудование монтировалось уже в существующий ящик. К нему мы добавили прибор ZONT ZE-66, который расширил функционал контроллера ZONT H2000+ и позволил внедрить вышеописанные опции.

Какие приборы нам понадобились (смотрите схему вверху):

1. Блок расширения ZONT ZE-66
2. Блок питания 12-24V
3. Реле промежуточное Евроавтоматика F&F PK-2Z
4. Реле импульсные (бистабильные) Евроавтоматика F&F BIS-411
5. Выключатель кнопочного типа

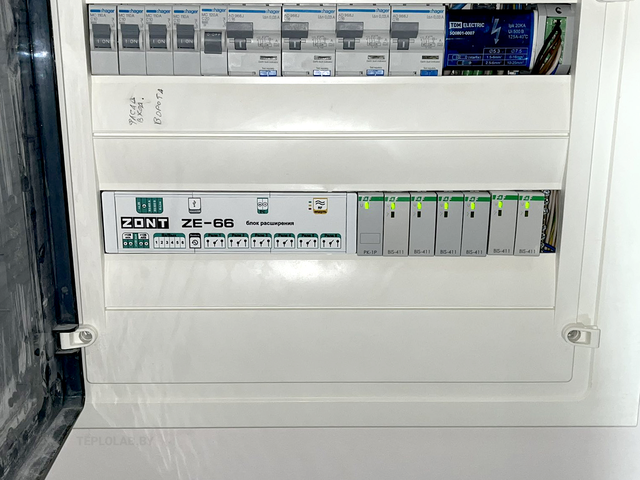

По окончании монтажа щит с автоматикой приобрел такой вид:

И вот когда сборка была закончена, мы приступили к программированию прибора.

Настройка прибора происходит через личный кабинет ZONT со смартфона или через компьютер. Благо в нашем распоряжении кроме полной web-версии Интернет-сервиса есть удобное приложение для мобильных устройств Android и iOS со всеми необходимыми функциями управления и настройки.

После настройки, в приложении мы видим все созданные нами зоны освещения и теперь можем управлять ими и отслеживать их статус.

Для удобства пользователя, все созданные кнопки и статусы, связанные с освещением, мы поместили в специально созданную вкладку «СВЕТ».

При использовании мобильного приложения, доступна так же функция «Защита от случайного нажатия». Поэтому случайное включение света исключено.

Для примера, включаем освещение на террасе. Видим, как в приложении подсвечивается включенная зона.

ДО ВКЛЮЧЕНИЯ



ПОСЛЕ ВКЛЮЧЕНИЯ



Так проверили все по порядку. У нас всё работало исправно, значит настройка завершена.

Теперь владелец дома может включать подсветку дома и бани, регулировать работу гирлянды и открывать/закрывать ворота, используя лишь приложение на своем смартфоне. Хотим отметить тот момент, что управление освещением сохранилось и локально, при помощи встроенных выключателей.
