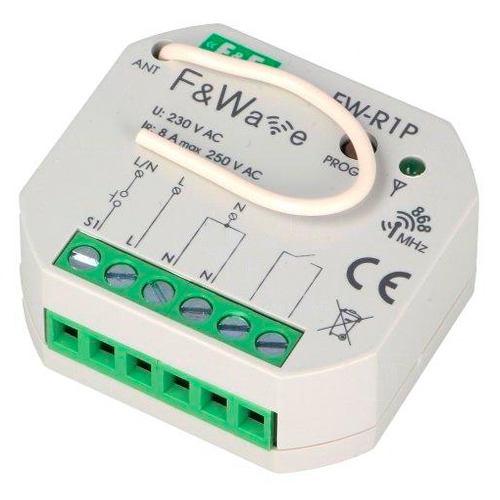

Модуль управления Евроавтоматика ФиФ FW-R1P

Одноканальное бистабильное реле локального и удаленного управления Евроавтоматика ФиФ FW-R1P

Назначение

Модуль FW-R1P предназначен для дистанционного управления по радиоканалу (включить/выключить) освещением, вентиляцией, поливом, воротами, калитками, отоплением, другим оборудованием и энергопотребителями.

Отличительные особенности

• возможность управления модулем с 8-ми пультов;
• местное управление – возможность управлять реле непосредственно подключенным к входу моностабильным выключателем (без фиксации);
• отделенный выход с контактом NO (нормально открытый) с нагрузочной способностью 16 А (АС-1);
• ретрансляция сигналов управления – позволяет увеличить дальность радиосвязи;
• встроенная электронная тепловая защита – предохраняет устройство от повреждения в случае перегрузки;
• управляющий вход не работает с выключателями с подсветкой;
• передатчики и пульты F&Wave работают c модулем по принципу бистабильного реле: одно нажатие кнопки пульта или передатчика включает нагрузку, второе нажатие выключает нагрузку;
• передатчики FW-RC5 и FW-RC4AC имеют дополнительные входы ON (Сценарий «Вкл. ВСЕ») и OFF (Сценарий «Выкл. ВСЕ»);
• учитывая характер передачи и ретрансляции сигнала, не следует использовать одни и те же кнопки на передатчике чаще чем через 2 секунды. Переключение модуля может происходить с небольшим опозданием;
• не рекомендуется применение передатчиков FW-RC4 и FW-RC10 для управления группой приемников, т.к. необходимо учитывать возможность нарушения синхронизации включения (особенно при работе на больших расстояниях) или их одновременное использование с местными выключателями.

Принцип работы

Основной режим работы – управление нагрузкой по радиоканалу. Реле принимает сигнал от пульта или передатчика и замыкает/размыкает исполнительный контакт, тем самым включая/отключая нагрузку.

Реле имеет вход управления, на который подается сигнал от L или N через моностабильную кнопку, который также служит для включения/выключения нагрузки.

Дистанционное управление модулем FW-R1P осуществляется при помощи следующих передатчиков и пультов F&Wave:

• FW-RC10 и FW-RC4 – 10 и 4-канальные пульты дистанционного управления;
• FW-WS1, FW-WS2, FW-WS3 – 1, 2 и 3-клавишные выключатели для дистанционного управления (напряжение питания от аккумулятора 3 В DC, монтаж на плоскость);
• FW-RC5 – 5-канальный передатчик по радиоканалу (напряжение питания от аккумулятора 3В DC, с входами местного управления и отдельными входами ON (сценарий «Вкл. ВСЕ») и OFF (сценарий «Выкл. ВСЕ»);
• FW-RC4AC – 4-канальный передатчик по радиоканалу (напряжение питания 230 В АС, с входами местного управления и возможность изменения конфигурации входов S1 и S2 на функцию ON (сценарий «Вкл. ВСЕ») и (или) OFF (сценарий «Выкл. ВСЕ»);
• FW-GS-W/B - 4 канальный передатчик по радиоканалу, сенсорный, материал - стекло, исполнение черное и белое.

* Диапазон до 100 м в открытом пространстве без наличия посторонних факторов. При наличии строительных конструкций и при наличии источников помех (линий электропередач, передатчиков и т.д.) фактический диапазон может быть меньше.

Основные параметры

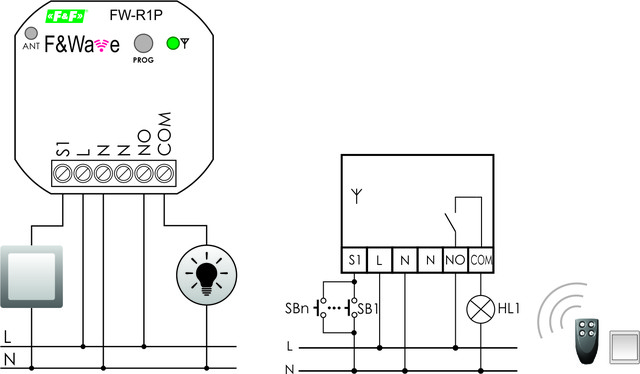

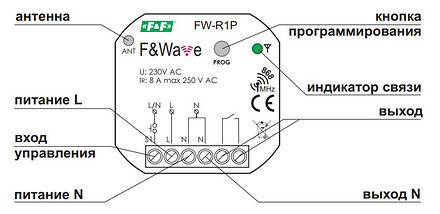

Схема подключения

Диаграмма работы

Габариты
