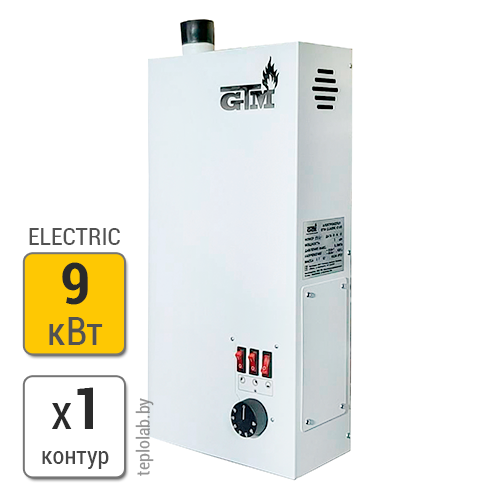

Электрический котел GTM Classic E100 9 кВт, 220/380 В

Настенный электрический отопительный котел GTM Classic E100 9 кВт, 220/380 В

Назначение

Электрический котел GTM Classic E100 предназначен для обогрева жилых и производственных помещений, а также нагрева воды для технических целей.

Электрокотел GTM Classic E 100 должен быть подключен к автономной системе отопления и наполнен теплоносителем. Он может работать без надзора в помещениях с температурой окружающей среды не ниже +1°С и не выше +30°С и влажностью не более 80%.

Отличительные особенности

• использование блоков ТЭН специальной конструкции с пониженной ваттной нагрузкой из нержавеющей стали;
• возможность применения незамерзающих теплоносителей;
• теплоизоляция корпуса;
• удобство сервисного обслуживания;
• три ступени мощности для эффективного расходования электроэнергии;
• бесшумная работа силового блока за счет применения электромагнитных реле в коммутирующей схеме;
• регулировка температуры нагрева воды до 90 С;
• рабочее давление 6 атмосфер;
• присоединительные размеры патрубков 1 1/4''.

Принцип работы

Котел состоит из корпуса сварной конструкции с фланцами, патрубком входа теплоносителя и патрубком выхода теплоносителя, имеющих резьбу G1 1/4-B. В верхней части корпуса установлен блок нагревательных элементов, датчик температуры воды. Корпус установлен на основании. Защитный кожух выполнен из стального листа и служит для защиты обслуживающего персонала от ожогов и поражения электрическим током.

Температура теплоносителя на выходе из котла регулируется с помощью терморегулятора с нанесённой шкалой температуры на ручке. С помощью трех переключателей ступеней мощности можно выбрать необходимую мощность электрокотла. Блок нагревательных элементов электрического котла состоит из трех ТЭНов, имеющих общий фланец G2-B.

Основные параметры

Схема подключения
