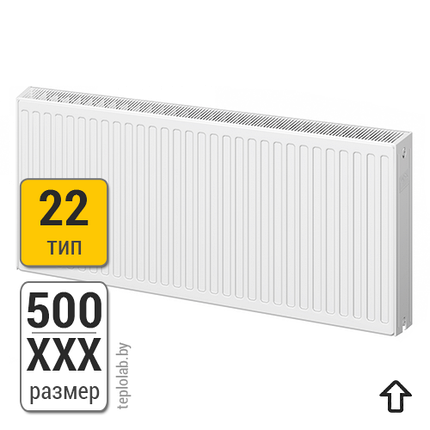

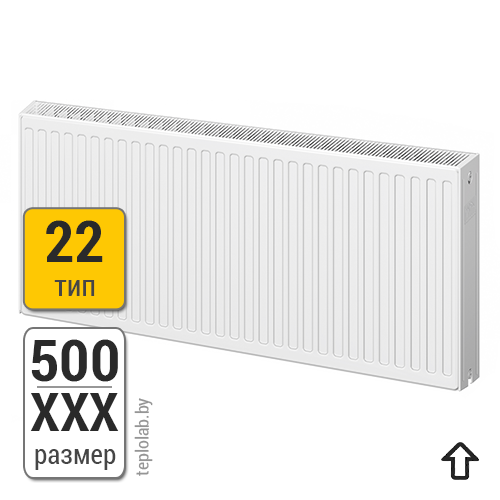

Радиатор стальной панельный Лемакс Valve Compact тип 22-500

Радиатор стальной панельный с нижним подключением Лемакс Valve Compact тип 22 (Компакт) 22-500-XXX. Высота - 500 мм.

ВЫБРАТЬ ДЛИНУ РАДИАТОРА МОЖНО ПОД СТОИМОСТЬЮ

Назначение

Стальные панельные радиаторы Лемакс Valve Compact предназначены для отопления жилых помещений, административных и общественных зданий. Особенность радиаторов типа Valve Compact – нижнее подключение радиаторов. Этот современный способ монтажа позволяет замаскировать трубы тепломагистрали и отвечает требованиям к лаконичному и стильному дизайну помещений. Одно из достоинств радиаторов – наличие встраиваемого клапана Danfoss RA-N 013G1382 для регулирования потока теплоносителя и возможность спрятать трубы в пол и тем самым сделать интерьер лаконичным и благородным.

Радиаторы подходят для двухтрубных и однотрубных отопительных систем. В панельных стальных радиаторах теплоноситель циркулирует внутри панели, сваренной из двух стальных листов толщиной 1,2 мм. Дополнительную теплоотдачу обеспечивают конвекторы, которые согревают воздух и направляют его в помещение.

Отличительные особенности

Стальные панельные радиаторы популярны благодаря экономичности, высокой теплоотдаче и разнообразию моделей и типов.

Радиаторы с нижним подключением отличаются тем, что трубы входа и выхода теплоносителя расположены близко друг к другу – на расстоянии 50 мм. Не стоит путать с седельным подключением, для которого используют радиаторы типа C, располагая магистрали внизу с противоположных сторон радиатора. Такой метод подключения также связан с желанием замаскировать коммуникации. Но, в отличие от радиаторов типа VC, он ведет к значительным теплопотерям, поскольку не позволяет равномерно прогреться нижней и верхней части радиатора.

Радиаторы с нижним подключением выпускаются с правым расположением нижних отверстий для подключения к системе отопления. Радиаторы с левым расположением нижних отверстий для подключения к системе отопления или без элементов крепления, выпускаются по запросу.

Для всех радиаторов Lemax Compact с нижним подключением максимальное рабочее давление составляет 9 бар (0,9 МПа), испытательное давление - 13,5 бар, максимальная температура теплоносителя – 120 °С.

Конструктивные элементы моделей с боковым подключением:

1. Панели и конвекторы, количество которых зависит от типа радиатора.
2. Шесть отверстий с внутренней резьбой G1/2"-B.
   Два отверстия служат для подключения на уровне пола, еще четыре располагаются в углах радиатора.

Типы радиатора:

ТИП 11 - 1 панель + 1 конвектор;

ТИП 21 - 2 панели + 1 конвектор;

ТИП 22 - 2 панели + 2 конвектора;

ТИП 33 - 3 панели + 3 конвектора.

Рекомендованные расстояния:

• расстояние от нижнего края радиатора до пола – не менее 75% глубины радиатора;
• расстояние от верхнего края до подоконника – не менее 75% глубины при высоте 300 мм и не менее 90% при высоте 500 мм;
• расстояние до стены зависит от особенностей крепления, в частности, расположения анкерной завески.

Основные параметры

Схема подключения

Габариты

Конструкция

Комплектация

Радиаторы поставляются в полной комплектации, готовой к монтажным работам. В комплект радиатора с нижней подводкой входят:

• радиатор – 1 шт.;
• кронштейн монтажный с клипсами – 2 шт. для радиаторов длиной до 1700 мм, 3 шт. для радиаторов длиной свыше 1700 мм, радиаторы высотой 200 мм кронштейнами монтажными не комплектуются;
• кран Маевского;
• пробка глухая - 2 шт.;
• встраиваемый клапан Danfoss - 1шт.;
• крепления кронштейнов  –
