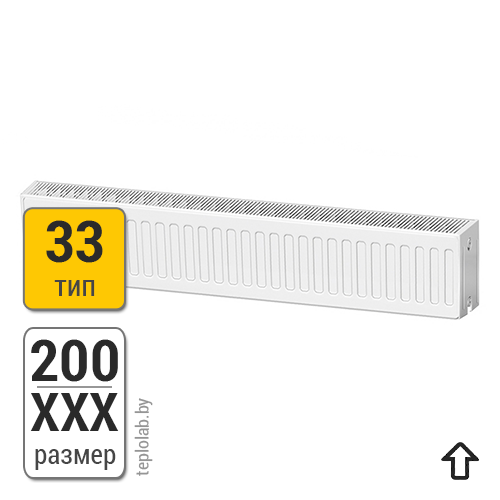

Радиатор стальной панельный Лемакс Valve Compact тип 33-200
Радиатор стальной панельный с нижним подключением Лемакс Valve Compact тип 33 (Компакт) 33-200-XXX. Высота - 200 мм.
ВЫБРАТЬ ДЛИНУ РАДИАТОРА МОЖНО ПОД СТОИМОСТЬЮ |
Назначение
Стальные панельные радиаторы Лемакс Valve Compact предназначены для отопления жилых помещений, административных и общественных зданий. Особенность радиаторов типа Valve Compact – нижнее подключение радиаторов. Этот современный способ монтажа позволяет замаскировать трубы тепломагистрали и отвечает требованиям к лаконичному и стильному дизайну помещений. Одно из достоинств радиаторов – наличие встраиваемого клапана Danfoss RA-N 013G1382 для регулирования потока теплоносителя и возможность спрятать трубы в пол и тем самым сделать интерьер лаконичным и благородным.
Радиаторы подходят для двухтрубных и однотрубных отопительных систем. В панельных стальных радиаторах теплоноситель циркулирует внутри панели, сваренной из двух стальных листов толщиной 1,2 мм. Дополнительную теплоотдачу обеспечивают конвекторы, которые согревают воздух и направляют его в помещение.
Отличительные особенности
Стальные панельные радиаторы популярны благодаря экономичности, высокой теплоотдаче и разнообразию моделей и типов.
Радиаторы с нижним подключением отличаются тем, что трубы входа и выхода теплоносителя расположены близко друг к другу – на расстоянии 50 мм. Не стоит путать с седельным подключением, для которого используют радиаторы типа C, располагая магистрали внизу с противоположных сторон радиатора. Такой метод подключения также связан с желанием замаскировать коммуникации. Но, в отличие от радиаторов типа VC, он ведет к значительным теплопотерям, поскольку не позволяет равномерно прогреться нижней и верхней части радиатора.
Радиаторы с нижним подключением выпускаются с правым расположением нижних отверстий для подключения к системе отопления. Радиаторы с левым расположением нижних отверстий для подключения к системе отопления или без элементов крепления, выпускаются по запросу.
Для всех радиаторов Lemax Compact с нижним подключением максимальное рабочее давление составляет 9 бар (0,9 МПа), испытательное давление - 13,5 бар, максимальная температура теплоносителя – 120 °С.
Конструктивные элементы моделей с боковым подключением:
- Панели и конвекторы, количество которых зависит от типа радиатора.
- Шесть отверстий с внутренней резьбой G1/2"-B.
Два отверстия служат для подключения на уровне пола, еще четыре располагаются в углах радиатора.
Типы радиатора:
ТИП 11 - 1 панель + 1 конвектор;
ТИП 21 - 2 панели + 1 конвектор;
ТИП 22 - 2 панели + 2 конвектора;
ТИП 33 - 3 панели + 3 конвектора.
Рекомендованные расстояния:
- расстояние от нижнего края радиатора до пола – не менее 75% глубины радиатора;
- расстояние от верхнего края до подоконника – не менее 75% глубины при высоте 300 мм и не менее 90% при высоте 500 мм;
- расстояние до стены зависит от особенностей крепления, в частности, расположения анкерной завески.
Основные параметры
Тип | Высота, мм | Длина, мм | Мощность при Δt70, Вт | Мощность при Δt50, Вт |
33 | 200 | 600 | 920 | 612 |
33 | 200 | 700 | 1073 | 714 |
33 | 200 | 800 | 1226 | 816 |
33 | 200 | 900 | 1380 | 918 |
33 | 200 | 1000 | 1533 | 1019 |
33 | 200 | 1100 | 1686 | 1121 |
33 | 200 | 1200 | 1840 | 1223 |
33 | 200 | 1300 | 1993 | 1325 |
33 | 200 | 1400 | 2146 | 1427 |
33 | 200 | 1500 | 2300 | 1529 |
33 | 200 | 1600 | 2453 | 1631 |
33 | 200 | 1700 | 2606 | 1733 |
33 | 200 | 1800 | 2759 | 1835 |
33 | 200 | 1900 | 2913 | 1937 |
33 | 200 | 2000 | 3066 | 2039 |
33 | 200 | 2200 | 3373 | 2243 |
33 | 200 | 2400 | 3679 | 2447 |
33 | 200 | 2600 | 3986 | 2651 |
33 | 200 | 2800 | 4292 | 2854 |
33 | 200 | 3000 | 4599 | 3058 |

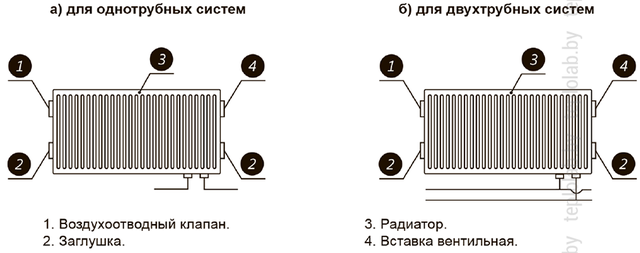

Схема подключения
Габариты

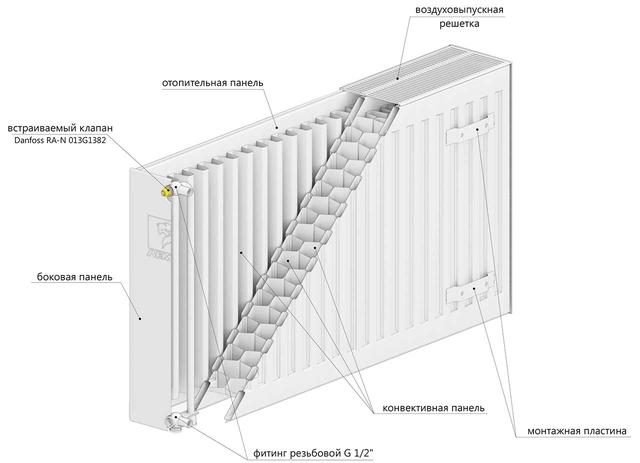

Конструкция
Комплектация
Радиаторы поставляются в полной комплектации, готовой к монтажным работам. В комплект радиатора с нижней подводкой входят:
- радиатор – 1 шт.;
- кронштейн монтажный с клипсами – 2 шт. для радиаторов длиной до 1700 мм, 3 шт. для радиаторов длиной свыше 1700 мм, радиаторы высотой 200 мм кронштейнами монтажными не комплектуются;
- кран Маевского;
- пробка глухая - 2 шт.;
- встраиваемый клапан Danfoss - 1шт.;
- крепления кронштейнов – 4 шт. (дюбель-шуруп) для радиаторов длиной до 1700 мм, 6 шт. (дюбель-шуруп) для радиаторов длиной свыше 1700 мм.
Основные | |
---|---|
Производитель | Лемакс |
Страна производитель | Россия |
Максимальная температура теплоносителя | 120 град. |
Максимальное рабочее давление | 9 бар |
Конструкция радиатора | Панельная |
Тип радиатора | 33 |
Способ подключения | Нижнее |
Цвет | Белый |
Гарантийный срок | 120 мес |
Состояние | Новое |
Габаритные и присоединительные размеры | |
Подключение теплоносителя | 1/2" |
Длина радиатора | 600-3000 мм |
Высота радиатора | 200 мм |
Комплектация | |
Кронштейн | Да |
Кран Маевского | Да |
Заглушка | Да |
- Цена: от 359 руб.
