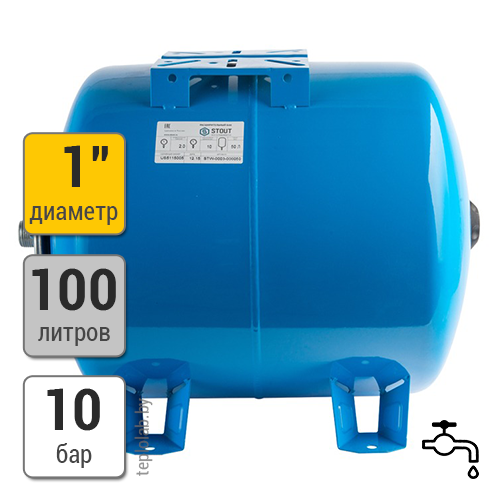

Расширительный горизонтальный бак для ГВС Stout STW 100

Горизонтальный расширительный мембранный бак для системы горячего и холодного водоснабжения Stout (Стаут), 100 литров

Назначение

Расширительные баки Stout предназначены для систем питьевого и хозяйственного водоснабжения. Баки используются для обеспечения: запаса воды на период обесточивания электроснабжения водоподъемной насосной установки; поддержания минимально необходимого давления в системе; сглаживания гидроударов при включении насоса; снижения числа пусков насоса и, как следствие, продление срока его службы.

Отличительные особенности

• сменная мембрана;
• проходной тип мембраны;
• материал корпуса - сталь;
• материал фланца - оцинкованная сталь;
• мембрана из EPDM;
• горизонтальный способ монтажа;
• рабочая среда - вода или водный раствор гликолей;
• боковое расположение патрубка подключения.

Принцип работы

При нагреве системы, избыточный объем воды поступает в бак, что приводит к сжатию газа, который находится с другой стороны мембраны. В результате чего, в системе, а соответственно, и в баке, повышается давление, не вызывая срабатывания предохранительного клапана. При охлаждении вода из бака возвращается обратно в систему под давлением со стороны газа.

Основные параметры

Схема подключения

* На рисунке представлена примерная схема подключения бака к системе водоснабжения.
