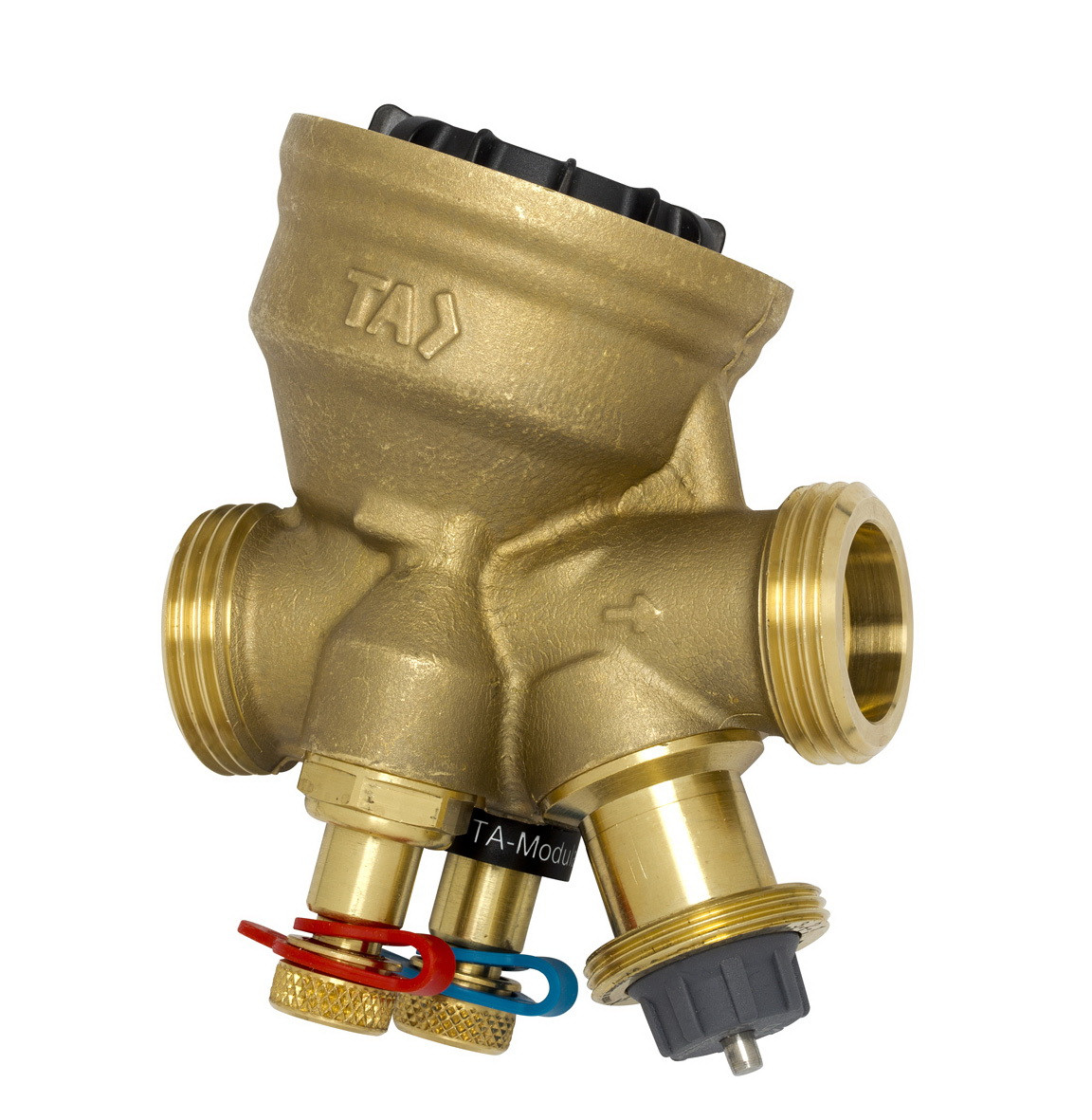

Клапаны балансировочные TA-MODULATOR, фото 2
Клапаны балансировочные TA-MODULATOR, фото 2

Клапаны балансировочные TA-MODULATOR

Описание
Характеристики
Спецификация
Информация для заказа

Балансировочный и регулирующий клапан, не зависящий от перепада давления, для пропорционального регулирования

Клапан с уникальной равнопроцентной регулирующей характеристикой. Он совместим с линейными пропорциональными или 3-точечными приводами. Встроенный регулятор перепада давления обеспечивает превосходное управление, устойчивость регулирования и автоматическое ограничение расчетного расхода. Измерение расхода и располагаемого давления дает возможность оптимизации и диагностики системы.

Ключевые особенности

Точное регулирование температуры

Равнопроцентная (EQM) характеристика с уникальной формой кривой позволяет получить в 6 раз больший рабочий ход штока, чем у линейных клапанов.

Быстрая гидравлическая балансировка

Автоматическое ограничение расхода при полностью открытом приводе защищает всю систему от перерасходов.

Простой поиск и устранение неисправностей

Измерение расхода и дифференциального давления способствует снижению потребления электроэнергии насосом и дает все необходимые данные для диагностики системы.

Высокая надежность

Клапан выполнен из сплава AMETAL®, что минимизируют риски коррозии и протечки клапана.

Технические характеристики

Область применения:

Системы тепло- и холодоснабжения.

Функции:

Регулирование (EQM)
Предварительная настройка (макс. расход)
Регулирование перепада давления
Измерение (ΔH, T, q)
Закрытие (для отключения системы на период обслуживания – смотрите также Класс герметичности)

Диапазон размеров:

DN 15-32

Номинальное давление:

PN 16

Перепад давления (ΔpV):

Макс. перепад давления (ΔpVмакс): 400 кПа = 4 бар
Мин. перепад давления (ΔpVмин):
DN 15-20: 15 кПа = 0,15 бар
DN 25-32: 23 кПа = 0,23 бар
(Действительно для полностью открытого положения настройки 10. Для других настроек потребуется более низкий перепад давления; проверьте с помощью программного обеспечения "HySelect".)

ΔpVmax = максимальное допустимый перепад давления в клапане для выполнения всех заявленных характеристик.

ΔpVmin = минимально рекомендуемый перепад давления в клапане, для надлежащего контроля перепада давления.

Диапазон расхода:

Расход (qмакс) может быть настроен в следующем диапазоне:

DN 15: 92 - 480 л/ч
DN 20: 200 - 975 л/ч
DN 25: 340 - 1750 л/ч
DN 32: 720 - 3600 л/ч

qmax (qмакс) = л/ч для каждой предварительной настройки и при полностью поднятом штоке клапана.

Температура:

Макс. рабочая температура: 90°C
Мин. рабочая температура: 0°C

Среда:

Вода и нейтральные жидкости, водно-гликолевая смесь.

Ход штока:

DN 15-20: 4 мм
DN 25-32: 6,5 мм

Класс герметичности:

Протечка через седло клапана ≤ 0,01% от максимального расхода (настройка 10) и правильность направления потока. (Класс IV согласно EN 60534-4).

Характеристика:

Равнопроцентное модифицированное регулирование (EQM) с уникальной формой кривой лучше всего подходит для пропорционального управления.

Материал:

Корпус клапана: AMETAL®
Вставка клапана: AMETAL® и PPS
Конус клапана: Нержавеющая сталь
Шток: Нержавеющая сталь
Уплотнение штока: Кольцевое уплотнение из каучука EPDM
Вставка блока Δp: PPS
Мембрана: EPDM и HNBR
Пружина: Нержавеющая сталь
Уплотнение О-образное: EPDM


AMETAL® - это разработанный компанией IMI Hydronic Engineering медный сплав, устойчивый к потере цинка.

Маркировка:

TA, IMI, PN 16, DN и обозначающая направление потока.
Серая рукоятка и черный идентификационное кольцо на измерительном штуцере: TA-Modulator, DN.

Соединение:

Наружная резьба выполнена в соответствии с ISO 228.

Соединение с приводом:

M30x1,5

Приводы:

DN 15-20: TA-Slider 160, EMO TM
DN 25-32: TA-Slider 160

См. отдельную информацию по EMO TM и TA-Slider 160.



Купить клапаны балансировочные TA-MODULATOR и получить профессиональную консультацию Вы можете, обратившись в офис нашей компании Лаборатория Тепла по адресу: г. Минск,ул.Слободская, дом. 2, пом. 15.

Основные
Страна производительШвейцария
Гарантийный срок 12 мес
Тип присоединенияМуфтовое
Функциональное назначение клапанаБалансировочный клапан
Диаметр присоединения15
