Реле времени Евроавтоматика ФиФ PCG-417
Реле времени "звезда-треугольник" Евроавтоматика ФиФ PCG-417
Назначение
Для переключения обмоток трёхфазных двигателей большой мощности со схемы «звезда» в «треугольник» при пуске. Электродвигатель при запуске потребляет ток, многократно превышающий номинальный. Поэтому пуск электродвигателя большой мощности при слабой питающей сети сопровождается падением напряжения в фазах, что приводит к сбоям в работе другого оборудования.
Реле времени программируемое PCG-417 управляет контакторами, переключающими обмотки электродвигателя со схемы «ЗВЕЗДА» при пуске на схему «ТРЕУГОЛЬНИК» в рабочем режиме и значительно снижает пусковой ток.

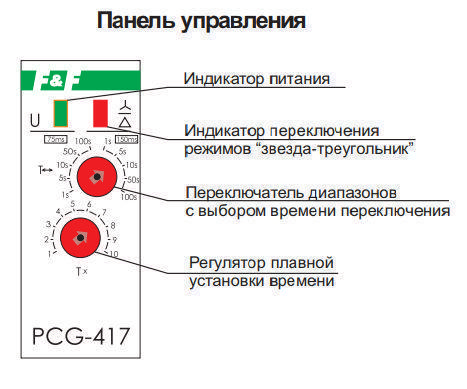

Принцип работы
Реле времени программируемое PCG-417 имеет два релейных выхода. Каждый управляет отдельным контактором. В момент пуска его первый выход включает контактор Sзвезда {контакты 7-9 замыкаются) и обмотки электродвигателя подключаются по схеме «ЗВЕЗДА». Поэтому напряжение на них в 1,73 раза меньше номинального, что снижает пусковой ток. По истечении времени t1 выхода двигателя в рабочий режим контактор Sзвезда отключается (контакты 7-9 размыкаются), наступает пауза длительностью t2, затем включается контактор Sтреуг (контакты 10-12 замыкаются), включающий обмотки по схеме «треугольник».
Основные параметры
Напряжение питания | 230 В; 50 Гц, 24 В AC/DC |
Максимальный ток катушки контактора | 2 А |
Контакт | 2NO/NC |
Время пуска в режиме звезда | 1-1000 сек |
Время переключения | 75 мс или 150 мс |
Степень защиты | IP20 |
Диапазон рабочих температур | от -25 до +50 °С |
Тип корпуса | 1S |
Потребляемая мощность | 0,6 Вт |
Схема подключения
Диаграмма работы
Основные | |
---|---|
Производитель | Евроавтоматика ФиФ |
Страна производитель | Беларусь |
Материал корпуса | Пластик |
Тип монтажа | На DIN рейку |
Дисплей | Нет |
Габаритные размеры | |
Высота | 65 мм |
Длина | 90 мм |
Ширина | 18 мм |
Технические характеристики | |
Потребляемая мощность | 0.6 Вт |
Пользовательские характеристики | |
Вид терморегулятора | Электронный |
- Цена: 118 руб.
