Реле контроля уровня Евроавтоматика ФиФ PZ-818
Двухуровневое реле контроля уровня жидкости Евроавтоматика ФиФ PZ-818 (без датчика)
Назначение
Для контроля и поддержания заданного уровня электропроводящих жидкостей и управления электродвигателями насосных установок. Реле не используются для контроля дистиллированной воды, бензина, масла, керосина, этиленгликоля, сжиженного газа.

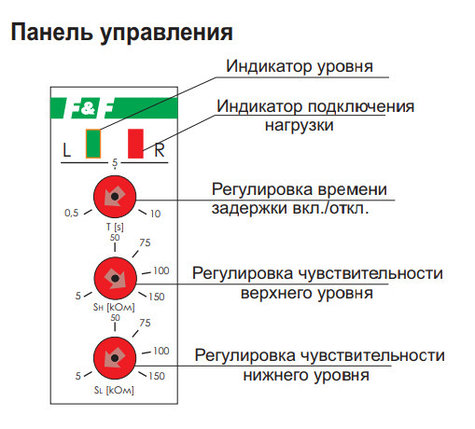

Возможности установки
- регулировка времени задержки переключения реле;
- раздельные регулировки чувствительности по верхнему и нижнему уровням;
- выбор режима работы — наполнение или откачивание жидкости.
Принцип работы
Реле контролирует наличие жидкости на двух уровнях. Режим наполнения резервуара: • Если уровень жидкости опускается ниже минимального, замыкаются контакты 7−9. При достижении верхнего уровня замыкаются контакты 7−8. Режим откачивания жидкости из резервуара (установлена перемычка между контактами 4−6). Если уровень жидкости опускается ниже минимального, замыкаются контакты 7−8. При достижении верхнего уровня замыкаются контакты 7−9.
Основные параметры
| Напряжение питания | 50-264 В AC/DC |
| Максимальный коммутируемый ток (AC1) | 8 А |
| Максимальный ток катушки контактора | 2 А |
| Количество контролируемых уровней | 2 |
| Контакт | 1NO/NC |
| Напряжение питания датчика, не более | 10 В |
| Ток потребления датчика, не более | 2 мА |
| Чувствительность, регулируемая | 5-150 кОм |
| Диапазон рабочих температур | от -25 до +50 °С |
| Тип корпуса | 1S |
| Потребляемая мощность | 2 Вт |
Схема подключения
Диаграмма работы
| Основные | |
|---|---|
| Производитель | Евроавтоматика ФиФ |
| Страна производитель | Беларусь |
| Материал корпуса | Пластик |
| Тип монтажа | На DIN рейку |
| Дисплей | Нет |
| Габаритные размеры | |
| Высота | 65 мм |
| Длина | 90 мм |
| Ширина | 18 мм |
| Технические характеристики | |
| Потребляемая мощность | 2 Вт |
| Пользовательские характеристики | |
| Вид терморегулятора | Электронный |
- Цена: 112 руб.
