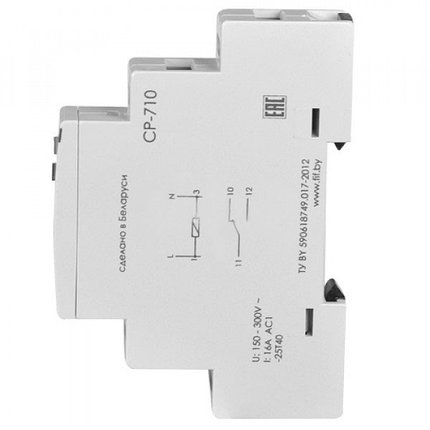

Реле напряжения Евроавтоматика ФиФ CP-710
Реле контроля напряжения Евроавтоматика ФиФ CP-710
Назначение
Реле напряжения СР-710 предназначены для непрерывного контроля величины напряжения в однофазной сети переменного тока и защиты электроустановок, электроприборов и т. п. от повышенного или пониженного напряжения питания, от аварий в питающей сети при обрыве нулевого провода. Защита осуществляется путем отключения потребителя от сети питания.
Принцип работы

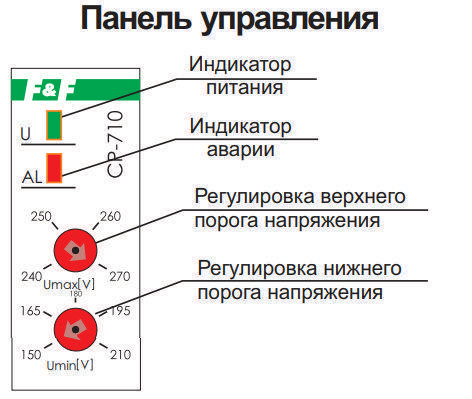

Верхний и нижний пределы напряжения устанавливает потребитель с помощью потенциометров на панели управления. При выходе напряжения за установленные пределы или обрыве нулевого провода реле отключает защищаемое оборудование. После восстановления сетевого напряжения реле включается автоматически. При циклической нестабильности напряжения питания (после 5 отключений в течении 2 минут) происходит отключение нагрузки на 5 минут. Если контролируемое напряжение находится в пределах заданного потенциометрами диапазона, контакты 11 и 12 исполнительного реле замкнуты — горит зеленый светодиод.
Основные параметры
Напряжение питания | 150-300 B АС |
Максимальный коммутируемый ток (AC1) | 16 А |
Индикация | 2 светодиода |
Напряжение отключения нижнее (регулируемое) U1 | 150-210 В |
Напряжение отключения верхнее (регулируемое) U2 | 240-270 В |
Задержка отключения для верхнего порога U2 | <0,1 с |
Задержка отключения для нижнего порога U1 | <2 с |
Контакт | 1NO/NC |
Время повторного включения | 4 с |
Гистерезис | 5 B |
Подключение | винтовые зажимы 2,5 мм2 |
Диапазон рабочих температур | от -25 до +50 °С |
Категория перенапряжения | III |
Тип корпуса | 1S |
Потребляемая мощность, не более | 1 Вт |
Схема подключения
Основные | |
---|---|
Производитель | Евроавтоматика ФиФ |
Страна производитель | Беларусь |
Дисплей | Нет |
Масса | 64 г |
Материал корпуса | Пластик |
Тип монтажа | На DIN рейку |
Габаритные размеры | |
Высота | 65 мм |
Длина | 90 мм |
Ширина | 18 мм |
Пользовательские характеристики | |
Вид терморегулятора | Электронный |
Технические характеристики | |
Потребляемая мощность | 1 |
- Цена: 86 руб.
