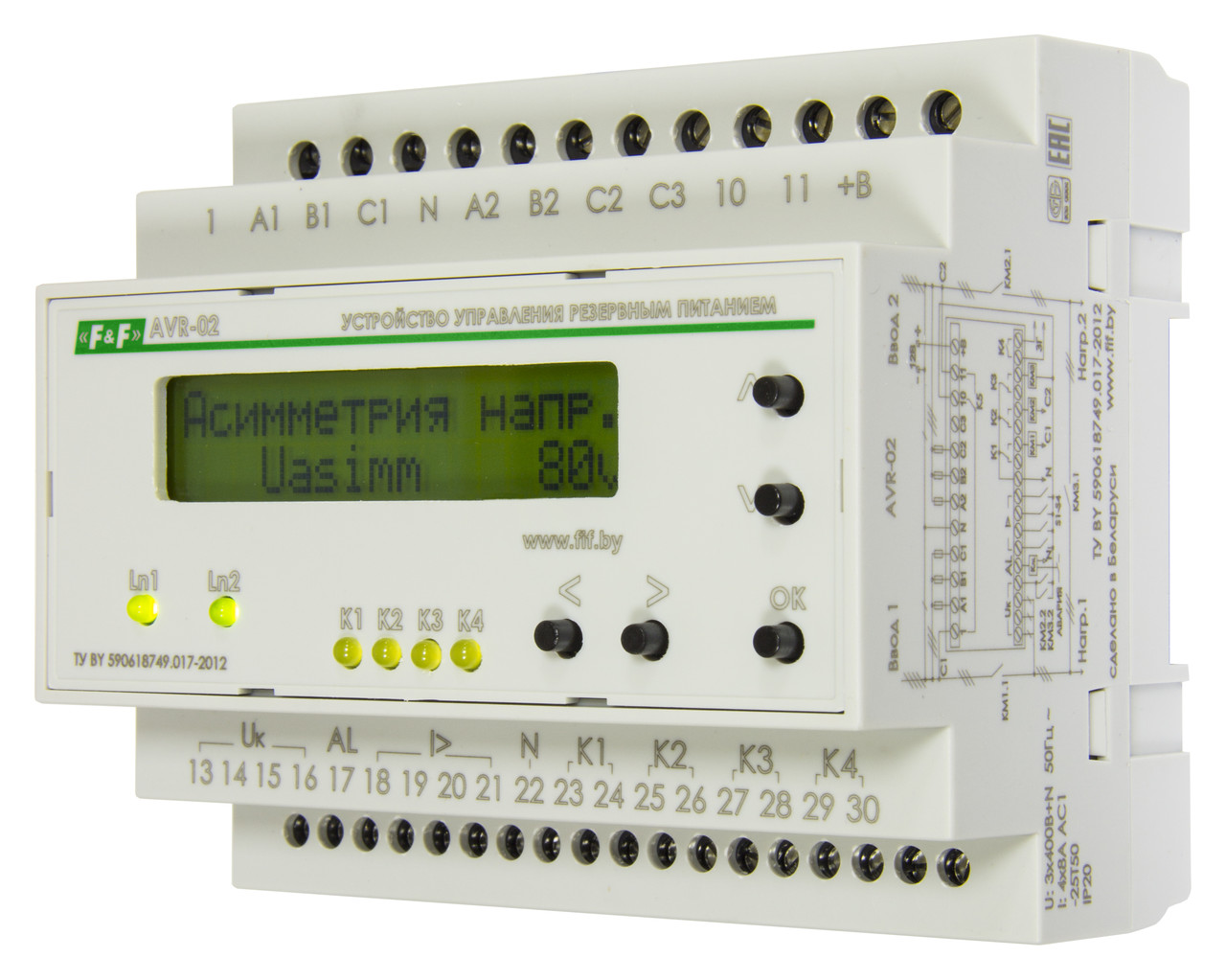

Реле управления Евроавтоматика ФиФ AVR-02, фото 2

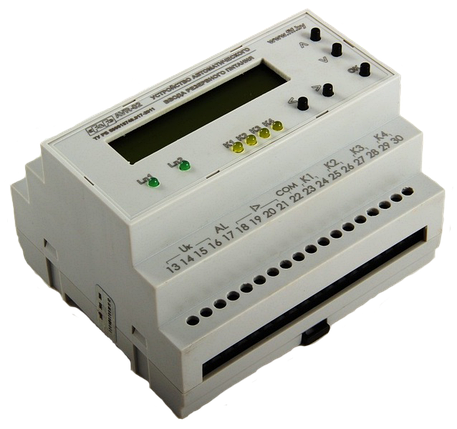

Реле управления Евроавтоматика ФиФ AVR-02, фото 2
Реле управления Евроавтоматика ФиФ AVR-02, фото 2

Реле управления Евроавтоматика ФиФ AVR-02

Описание
Характеристики
Спецификация
Информация для заказа

Устройство управления резервным питанием Евроавтоматика ФиФ AVR-02 для работы в составе блоков: АВР 2.0; АВР 2.1; АВР 2.2; АВР 3.0; АВР 3.1


Назначение

Устройство управления AVR-02 предназначено для построения блоков АВР с двумя или тремя вводами питания (генераторной установкой), с секционными выключателями, с одной или двумя нагрузками.

Возможности установки

  • ​контроль наличия фаз;
  • контроль минимального и максимального напряжения в фазах;
  • контроль чередования, слипания фаз;
  • контроль асимметрии;
  • управление контакторами и моторными приводами;
  • контроль состояния контакторов (моторных приводов);
  • контроль срабатывания выключателей по сверхтоку;
  • формирование напряжения оперативного питания;
  • формирование сигнала запуска генератора;
  • Формирование сигнала “Авария”;
  • ограничение доступа к настройкам вводом PIN-кода;
  • пуско-наладочный режим;
  • возможность работы от внешнего источника питания;
  • сохранение работоспособности в диапазоне напряжений от 24 до 450В;
  • использование в однофазных цепях.

Функции блоков АВР на устройстве AVR-02

  • автоматическое включение резервного питания в соответствии с заданным алгоритмом;
  • защита потребителей напряжением до 400В;
  • установка времени срабатывания АВР при отключении и восстановлении основного питания;
  • ручное управление исполнительными аппаратами;
  • индикация наличия и качества напряжения на вводах;
  • индикация состояния («включено», «отключено», «авария») исполнительных аппаратов;
  • индикация режимов работы;
  • электрические и программные блокировки исполнительных аппаратов при различных режимах работы;
  • противопожарное отключение исполнительных аппаратов;
  • контроль резервной линии от генератора.

Основные параметры

Тип контролируемых линий 3-фазная, 4-х проводная (3х400 В+N)
Напряжение питания (от контролируемых вводов) 24-264 В, 50 Гц
Максимальное фазное напряжение 450 В
Количество контролируемых вводов 3
Количество исполнительных реле 5
Максимальный коммутируемый ток (AC1) 8 А
Максимальный ток катушки контактора 2 А
Контакт 4NO/NC
Порог напряжения нижний 150-210 В
Порог напряжения верхний 230-300 В
Время отключения для нижнего порога 2-30 с
Время отключения для верхнего порога 0.3-10 с
Допустимая асимметрия напряжения 20-100 B
Время включения основного ввода при восстановлении напряжения 5 с-600 сек
Диапазон рабочих температур от -25 до +50 °С
Тип корпуса 6S

Схема подключения

Основные
Производитель  Евроавтоматика ФиФ
Страна производительБеларусь
Материал корпусаПластик
Тип монтажаНа DIN рейку
ДисплейДа
Габаритные размеры
Длина90.0 (мм)
Высота65.0 (мм)
Ширина105.0 (мм)
Дополнительные характеристики
Вид терморегулятораЭлектронный
  • Цена: 537,84 руб.
