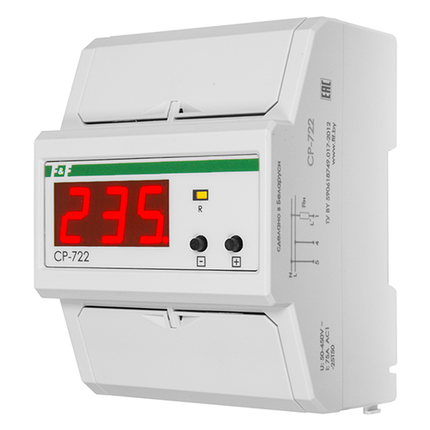

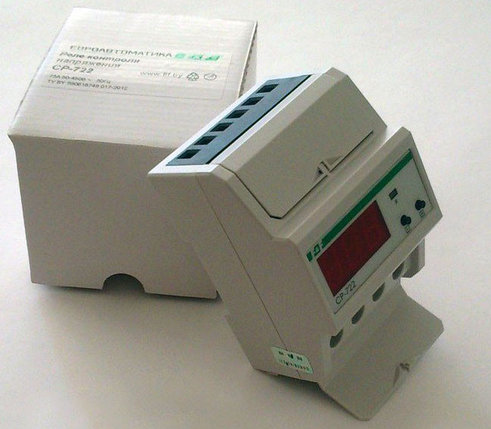

Реле напряжения Евроавтоматика ФиФ CP-722

Реле контроля напряжения Евроавтоматика ФиФ CP-722

Назначение

Для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, регистрации предельных значений напряжения, а также типа произошедшей аварии, контроля величины напряжения в питающей однофазной сети переменного тока. Защита осуществляется путем отключения нагрузки от сети питания.

Область применения

Для защиты бытовой техники и приборов от перепадов напряжения в квартирах и жилых домах. В общественных организациях, кинотеатрах, компьютерных залах, супермаркетах, школах, больницах, чтобы защитить дорогостоящее электроприборы от неисправностей.

Возможности установки

• память последней аварии;
• память минимального/максимального зарегистрированного напряжения;
• время, прошедшее с момент последнего включения реле;
• счетчик количества отключений по причине аварии.

Отличительные особенности

• возможность подключения нагрузки до 16 кВт без применения контакторов;
• управление реле путём импульсной (кратковременной) подачи напряжения только в момент переключений обеспечивает: бесшумную работу (нет гудения, характерного для классических электромагнитных реле и контакторов);
• минимальное потребление энергии и снижение температур в шкафу (нет нагрева обмотки реле);
• встроенная защита нагрузки от импульсных перенапряжений;
• двухпороговая защита от повышения/понижения напряжения;
• сохраняет работоспособность при напряжении до 450 В;
• защита от "обрыва нуля";

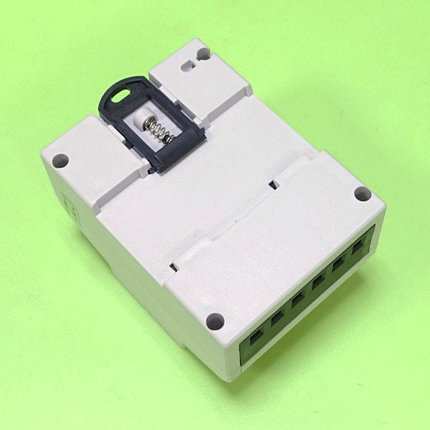

• возможность опломбирования винтовых зажимов;
• сечение подключаемых проводников до 25 мм2.

Принцип работы

Реле измеряет напряжение в сети и при выходе его за установленные пределы отключает защищаемое оборудование от электропитания. Верхний и нижний пределы напряжения устанавливаются потребителем. При обрыве нулевого провода происходит отключение нагрузки от питающей сети.

Основные параметры

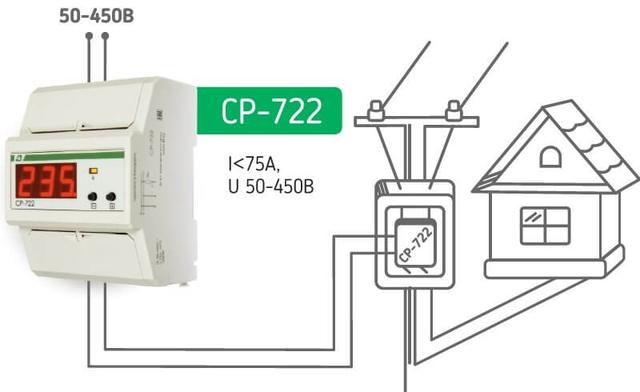

Схема подключения
