Реле времени Евроавтоматика ФиФ RV-03-24

Реле времени многофункциональное трехканальное Евроавтоматика ФиФ RV-03-24

Назначение

Реле времени RV-03-24 предназначено для управления одной-тремя нагрузками по предварительно установленной временной программе. Реле с контактом мгновенного действия.

Область применения

Область применения охватывает все производственные циклы в промышленности и быту, где требуется автоматизировать процессы управления оборудованием, связанным с временными задержками.

Отличительные особенности

• девять режимов работы;
• по три ячейки памяти для каждого режима;

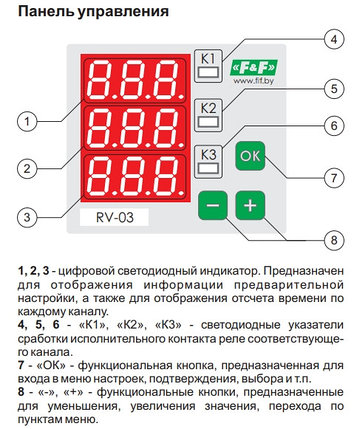

• индикация режимов работы.

Принцип работы

Отсчет выдержки времени начинается с момента подачи напряжения питания или поступления на вход сигнала управления.

Реле времени имеет 9 режимов работы:

• режим F1 (F1.1...F1.3) - «Формирование импульса по К1. Задержка включения нагрузки по К2 и К3»;
• режим F2 (F2.1...F2.3) - «Формирование импульса по К1. Задержка выключения нагрузки по К2 и К3»;
• режим F3 (F3.1...F3.3) - «Формирование импульса по К1. Задержка включения по К2. Задержка выключения по К3»;
• режим F4 (F4.1...F4.3) - «Задержка включения по К1...К3»;
• режим F5 (F5.1...F5.3) - «Задержка выключения по К1...К3»;
• режим F6 (F6.1...F6.3) - «Групповая циклическая работа по К1...К3»;
• режим F7 (F7.1...F7.3) - «Циклическое последовательное включение трёх нагрузок»;
• режим F8 (F8.1...F8.3) - «Циклическое последовательное включение двух нагрузок по К2, К3»;
• режим F9 (F9.1...F9.3) - «Трёхканальное реле с независимым исполнением программ по каждому каналу».

Основные параметры

Схема подключения

Диаграмма работы

Габариты
