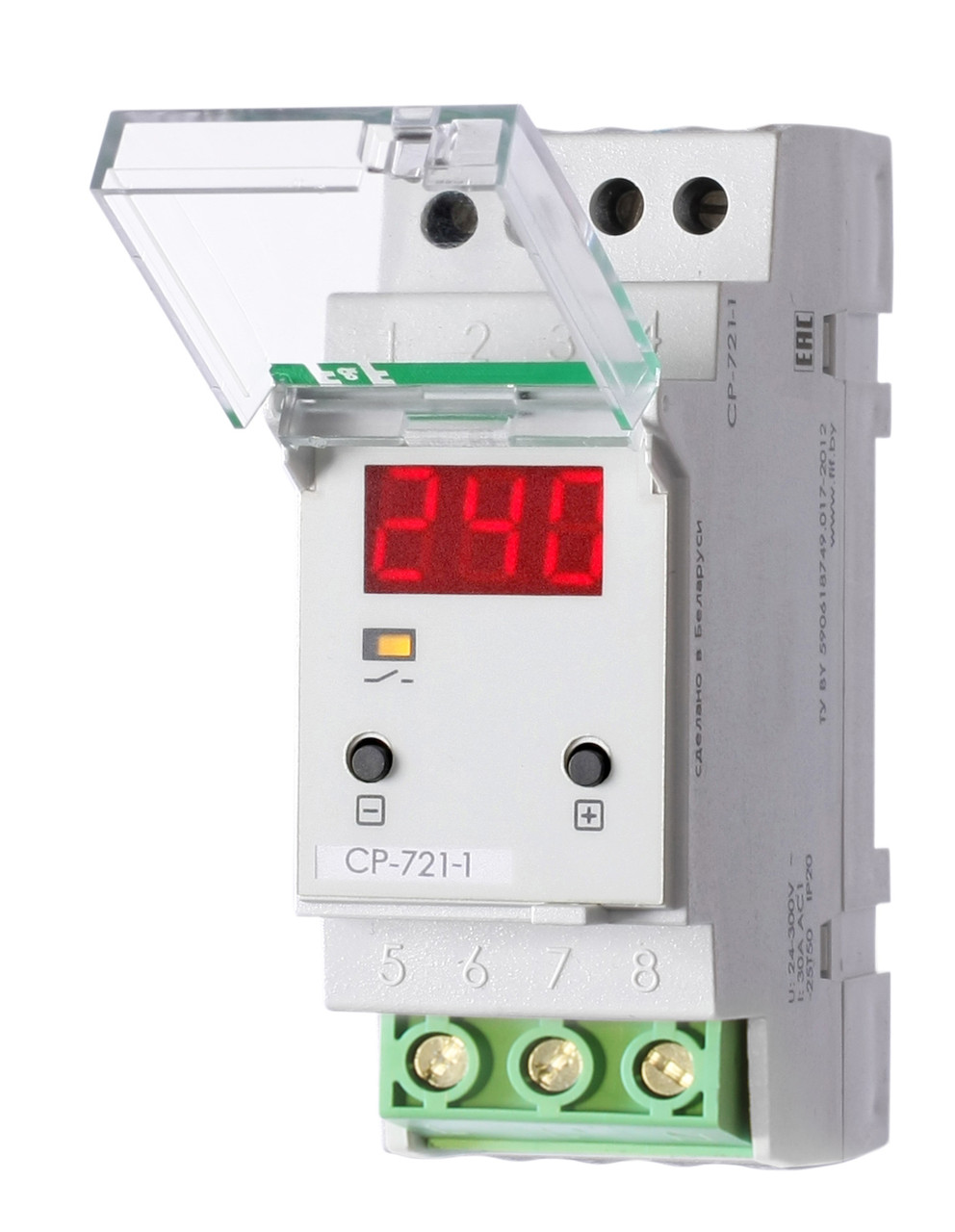

Реле напряжения Евроавтоматика ФиФ CP-721-1
Реле контроля напряжения для однофазной сети Евроавтоматика ФиФ CP-721-1
Назначение
Реле контроля напряжения CP-721-1 предназначено для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, регистрации предельных значений напряжения, а также типа произошедшей аварии, контроля величины напряжения в питающей однофазной сети переменного тока. Защита осуществляется путем отключения нагрузки от сети питания.
Область применения
Защита однофазных сетей. Для защиты бытовой техники и приборов от перепадов напряжения в квартирах и жилых домах. В общественных организациях, кинотеатрах, компьютерных залах, супермаркетах, школах, больницах, чтобы защитить дорогостоящее электроприборы от неисправностей.
Отличительные особенности
- защита нагрузки от импульсных перенапряжений встроенным варистором;
- сохранение в памяти максимального и минимального напряжения в сети, величины напряжения при отключении нагрузки, время с момента отключения нагрузки, счетчика количества отключений.
Принцип работы
Реле измеряет напряжение в сети и при выходе его за установленные пределы отключает защищаемое оборудование от сети электропитания. Верхний и нижний пределы напряжения устанавливаются потребителем. При обрыве нулевого провода происходит отключение нагрузки от питающей сети.
Основные параметры
Напряжение питания | 50-450 В AC |
Максимальный коммутируемый ток (AC1) | 63 А / 250 В АС |
Напряжение отключения нижнее (регулируемое) U1 | 140-210 В |
Напряжение отключения верхнее (регулируемое) U2 | 240-300 В |
Задержка отключения для верхнего порога U2 | 0,1-5 с |
Задержка отключения для нижнего порога U1 | 0,5-25 с |
Контакт | 1NO |
Время повторного включения | 2 - 599 с |
Гистерезис | 5 B |
Подключение | винтовые зажимы 2,5 мм2 |
Диапазон рабочих температур | от -25 до +50 °С |
Категория перенапряжения | III |
Тип корпуса | 2S |
Потребляемая мощность, не более | 3 Вт |
Габариты (ШхВхГ) | 35х90х60 мм |

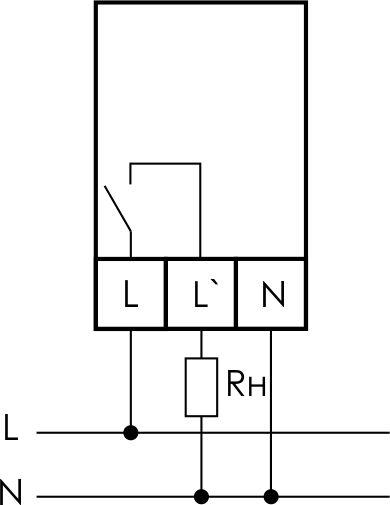

Схема подключения
Диаграмма работы

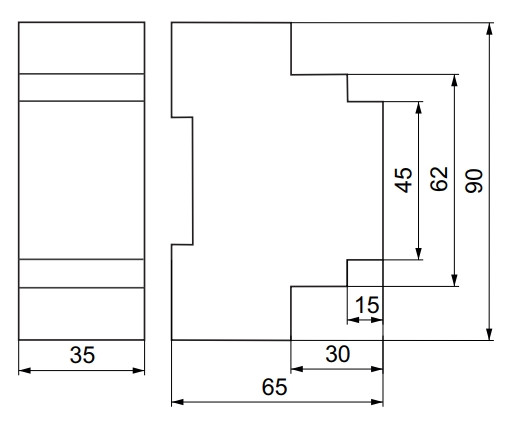

Габариты
Основные | |
---|---|
Производитель | Евроавтоматика ФиФ |
Страна производитель | Беларусь |
Дисплей | Да |
Масса | 15 г |
Материал корпуса | Пластик |
Тип монтажа | На DIN рейку |
Габаритные размеры | |
Высота | 65 мм |
Длина | 90 мм |
Ширина | 35 мм |
Технические характеристики | |
Максимальная мощность | 3 Вт |
Пользовательские характеристики | |
Вид терморегулятора | Электронный |
- Цена: 129 руб.
