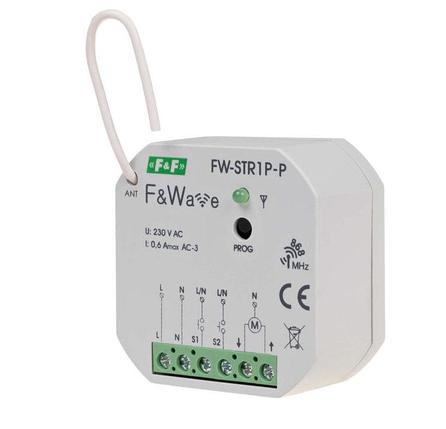

Реле управления роллетами Евроавтоматика ФиФ FW-STR1P-P, фото 2
Реле управления роллетами Евроавтоматика ФиФ FW-STR1P-P, фото 2
Реле управления роллетами Евроавтоматика ФиФ FW-STR1P-P, фото 2
Реле управления роллетами Евроавтоматика ФиФ FW-STR1P-P, фото 3

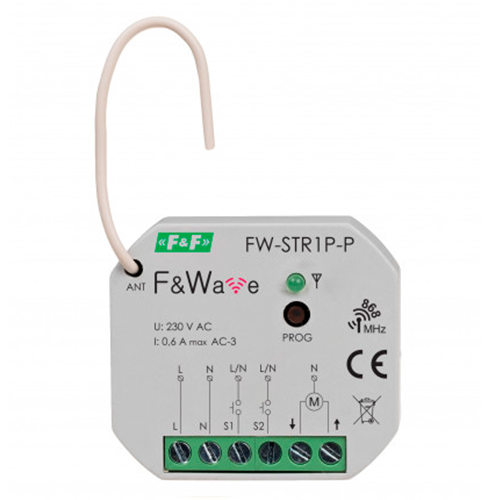

Реле управления роллетами Евроавтоматика ФиФ FW-STR1P-P

Описание
Характеристики
Спецификация
Информация для заказа

Реле управления роллетами Евроавтоматика ФиФ FW-STR1P-P, локальное и удаленное управление


Назначение

Модуль FW-STR1P-P предназначен для дистанционного управления по радиоканалу роллетами, рулонными шторами, маркизами, наружными жалюзи и другими устройствами, изменяя направление вращения электродвигателя.

Отличительные особенности

  • приемник может управлять двигателями с сетевым питанием от 85 до 265 В переменного тока (AC);
  • возможность управления с 8-ми пультов;
  • местное управление – возможность управлять двумя непосредственно подключенными к входам моностабильными выключателями (без фиксации);
  • два выхода, включаемых контактами реле с взаимной блокировкой с токовой нагрузкой 0,6 А (AC-3) для двух направлений движения роллет;
  • ретрансляция сигналов управления – позволяет увеличить дальность радиосвязи;
  • встроенная тепловая защита – предохраняет устройство от повреждения в случае перегрузки.

Принцип работы

Основной режим работы – управление приводом роллет, маркиз, жалюзи по радиоканалу. Реле принимает сигнал от пульта или передатчика и приводит в действие электродвигатель. Изменение направления движения происходит подачей управляющего радиосигнала, либо от моностабильной кнопки на разные каналы реле.

Реле имеет два входа управления, на которые подаются сигналы от L или N через моностабильные кнопки, которые служат для запуска и останова электродвигателя.

Дистанционное управление модулем FW-STR1P-P осуществляется при помощи следующих передатчиков и пультов F&Wave:

  • FW-RC10 и FW-RC4 – 10 и 4-канальные пульты дистанционного управления;
  • FW-WS1, FW-WS2, FW-WS3 – 1, 2 и 3-клавишные выключатели для дистанционного управления (напряжение питания от аккумулятора 3В DC, монтаж на плоскость);
  • FW-RC5 – 5-канальный передатчик по радиоканалу (напряжение питания от аккумулятора 3В DC, с входами местного управления и отдельными входами ON (открыть роллеты) и OFF (закрыть роллеты);
  • FW-RC4AC – 4-канальный передатчик по радиоканалу (напряжение питания 230 В АС, с входами местного управления и возможность изменения конфигурации входов S1 и S2 на функцию ON (открыть роллеты) и OFF (закрыть роллеты);
  • FW-GS-W/B - 4 канальный передатчик по радиоканалу, сенсорный, материал - стекло, исполнение черное и белое.
Управляющий вход не работает с выключателями с подсветкой!


* Диапазон до 100 м в открытом пространстве без наличия посторонних факторов. При наличии строительных конструкций и при наличии источников помех (линий электропередач, передатчиков и т.д.) фактический диапазон может быть меньше.

Основные параметры

Напряжение питания 85-265 В AC/DC
Максимальный коммутируемый ток 2х0.6 А AC-3/250В AC
Потребляемая мощность
- в рабочем режиме
- в режиме ожидания

1,0 Вт
0,25 Вт
Максимальная дальность действия 100 м
Вход управления 2 контактный, управляемый уровнем L или N
Диапазон рабочих температур от -25 до +65 °С
Напряжение на управляющем входе 85-265 В AC/DC
Максимальный ток входа <1 мА
Степень защиты IP20
Тип корпуса PDT
Подключение винтовые зажимы 2,5 мм2
Габариты (ШхВхГ) 48х48х25 мм



Схема подключения

Габариты

Основные
Производитель Евроавтоматика ФиФ
Страна производительБеларусь
Вид терморегулятораЭлектронный
Дисплей Нет
СостояниеНовое
Материал корпусаПластик
Тип монтажаНа DIN рейку
Габаритные размеры
Высота25 мм
Длина48 мм
Ширина48 мм
  • Цена: 160 руб.
